本症例のポイント

弓部大動脈領域でのTEVARの際、急峻な大動脈形態に対して如何に大弯側に沿わせ、かつコアキシャルにデバイス留置できるのかが、重要なポイントになる。今回、ゴア® TAG® コンフォーマブル 胸部大動脈ステントグラフト アクティブコントロールシステムを最大限活用するための段階的展開時の注意点、 ガイドワイヤー選択およびデバイス展開時のガイドワイヤー押し付けの重要性を中心に説明する。

永野 貴昭 先生 琉球大学病院

症例

− 82歳 男性

− 遠位弓部大動脈瘤（囊状瘤：最大径56 mm 拡張部23 mm）

  • 本症例は、中枢ランディング長：20 mmの遠位弓部大動脈瘤（囊状瘤）で、Zone 2ランディング＋左鎖骨下動脈単純閉鎖の方針とした 。中枢ネック径：33 mm、末梢ネック径：30 mmと計測値 であったが、通常弓部大動脈領域ではコアキシャルに留置されないことから、斜めに計測しデバイスサイズを決定する。その場合中枢ネック径は34.5 mmとなり、推奨デバイス径は40 mm デバイスとなり、末梢ネック径：30 mmにおいては33% オーバーサイズとなる 。しかしながら、アンギュレーションコントロールにてコアキシャルに留置できれば、37 mmデバイス1本で推奨サイズ径となる。右上腕動脈よりピッグテールカテーテルを留置した。

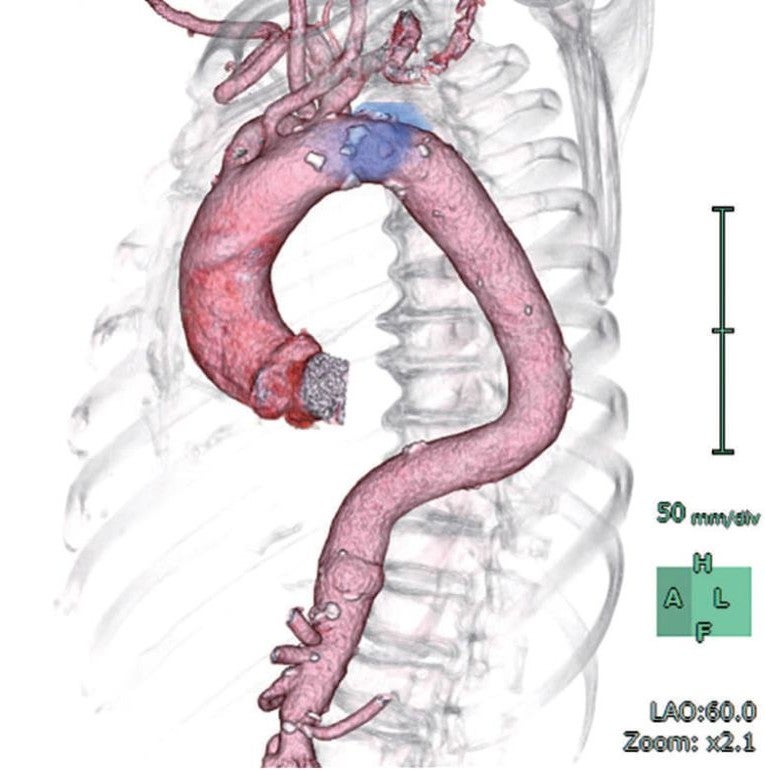

術前 View

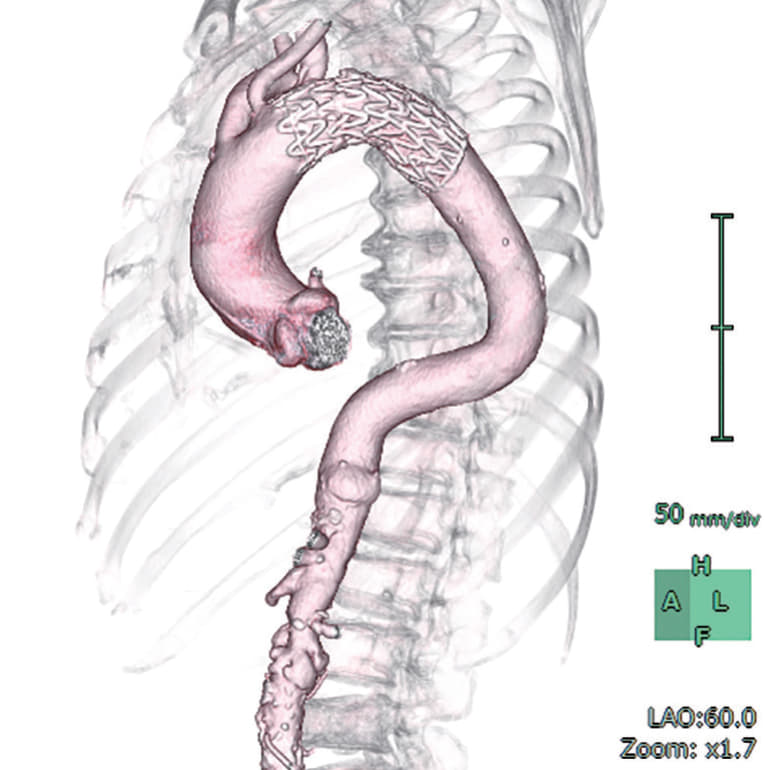

術後 View
  • デバイス留置後、左鎖骨下動脈根部で造影し、コイル塞栓施行の判断をする方針とした 。 ガイドワイヤーに関しては、上行大動脈径を測定し、35 mm径であることからEgoist® EGU35-AC300Q (Arch Curve)* を選択し、50 mmシリンジを用いて先端部分をmanipulateした。（図1、2）

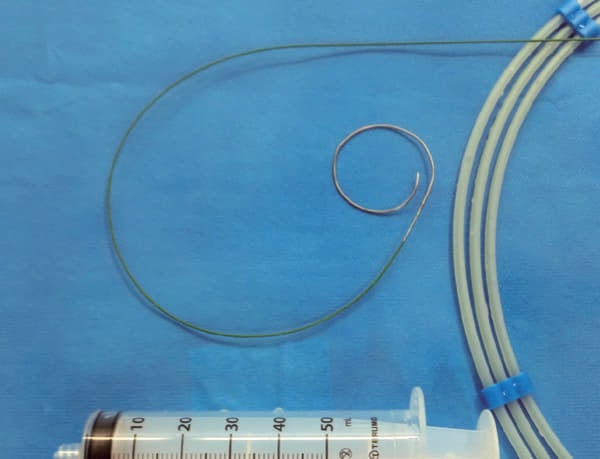

図1：ガイドワイヤー manipulation 前

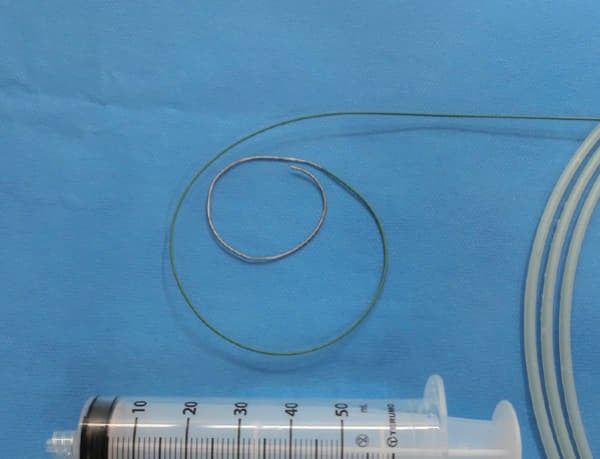

図2：ガイドワイヤー manipulation 後

手技

右総大腿動脈に6 Frシースを留置し、アクセスとした 。ラジフォーカスTMガイドワイヤーM**および 5 Frピッグテールカテーテルを上行大動脈まで進行させ、manipulateしたEgoist® EGU35-AC300Q (Arch Curve)ガイドワイヤーを大動脈基部まで到達させた。この時点で透視下にガイドワイヤー押し付けを行い、安定した状態で大弯側に押し付け可能なこと、左室内へ迷入しないことを確認した。22 Frゴア®ドライシール フレックス イントロデューサシースを進行させ、引き続きTAG® コンフォーマブル ステントグラフトTGMR373710Jを適正位置まで進行させた。DSAを施行し、左総頚動脈（LCCA）および左鎖骨下動脈（LSCA）の位置を確認した。ここからは、術者（ドライシールシース固定およびデリバリーカテーテルの操作）・助手（デリバリーカテーテルの固定、ガイドワイヤーの押し付け）の共同操作にて一次・完全展開を行った。ガイドワイヤーを軽く押し付けた状態で、パーシャルアンカバーステントがLCCAに若干かかる位置で一次展開を施行した。ガイドワイヤーの押し付けを加えて、LCCA直下にパーシャルアンカバーステントが位置するように微調整を行った。DSA上のZone 2レベルの小弯側に合わせて、アンギュレーションコントロールダイヤルを回転させて至適な角度に調整した。ガイドワイヤーを押し付けた状態で完全展開を施行した。DSAを施行し、コアキシャルに留置されていること、特に小弯側が至適角度で留置されていることを確認し、この時点でのアンギュレーションコントロールは必要ないと判断した。ガイドワイヤーを用いて、慎重にピッグテールカテーテルを抜去し、引き続き完全展開を施行した。DSAを施行し、エンドリークが無いことを確認した。左上腕動脈よりアクセスし、LSCA根部で造影した。DSA上、明らかなType ll エンドリークを認めず、deployment sleeve部分を含むステントグラフトにてLSCA根部が完全に被覆・閉鎖されていることが確認できた。

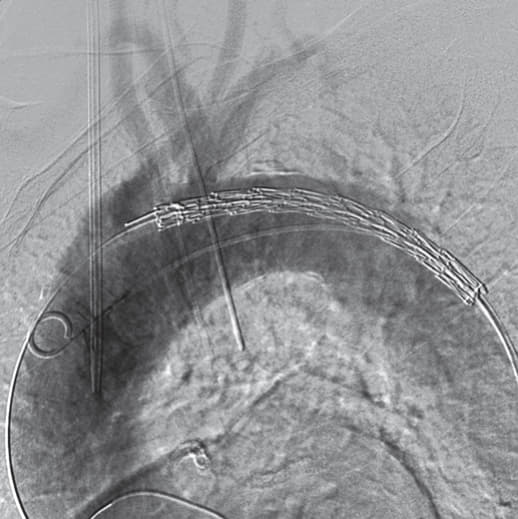

展開前

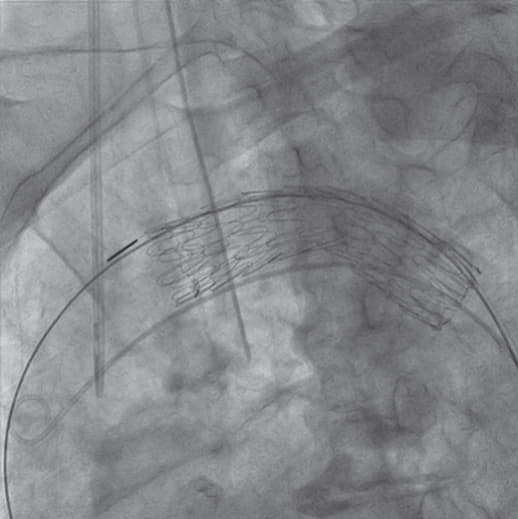

一次展開後のアンギュレーションコントロール

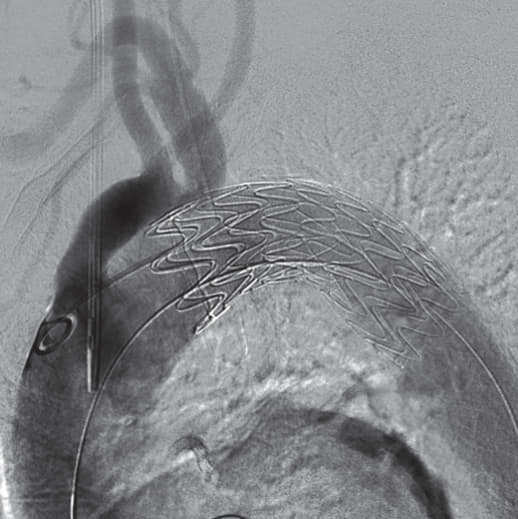

完全展開後
Brightcove Poster

3DCTローテーション動画

結果・術後経過

エンドリークを認めず、初期治療が成功した。術後脳神経学的合併症を認めなかった。術後確認CTにおいてもエンドリークを認めず、軽快退院した。

考察

段階的展開（一次・完全展開）により、ステントグラフトの適正留置位置の調整が複数回可能となった。展開動作中すべてにわたり血流を維持し、Windsock effectのリスクを低減すると考えられる。アンギュレーションコントロールにより、弓部大動脈領域においても正確・安全な留置が可能となり、コアキシャルに留置され、bird beak低減につながり、より中枢シーリング性が高まることが期待される。デバイスサイズ選択においても過度のオーバーサイズ回避が可能となり、RTADの回避にもつながると考えられた。留置の成功には、ガイドワイヤーでの安定した大弯側押し付けがkey pointとなる。それにはガイドワイヤーの選択も非常に重要で、上行大動脈径・形態に合わせて至適ガイドワイヤーをセレクトし、症例によってはガイドワイヤー先端をmanipulateすることで、安定したデバイス留置が可能となる。

*製造販売元：株式会社メディコスヒラタ

**製造販売元：テルモ株式会社
